伸線ダイスの内部構造
- HOME
- 伸線ダイスの内部構造

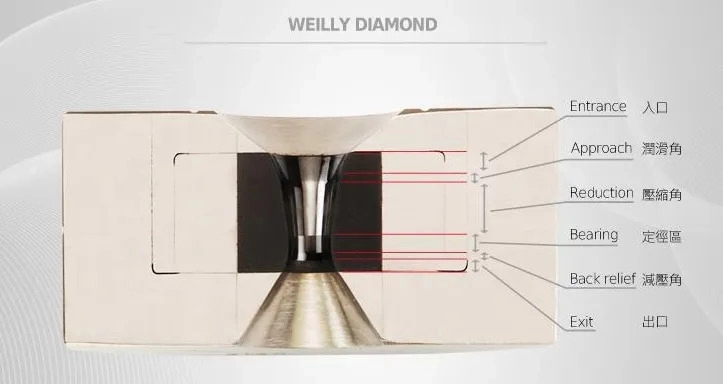

| 伸線ダイス標準孔型 | |
| 入口 | 70° ±20° |
| 潤滑角 | 35° ±5° |
| 圧縮角 | 8~20° ±2° |
| 定径区 | 20~50%Ø ±10% |
| 減圧角 | 20° ±5° |
| 出口 | 50° ±10° |
| 異なる減面率における推奨圧縮角度と定径区間長 | ||||
| 減面率 | アイパッチサイズ(mm) | 圧縮角度 | 定径区の長さ | |
| 軟線（銅、アルミニウムなどの合金線材） | 硬線（鉄、ステンレス鋼などの合金線材） | |||
| 5~8% | 0.01~0.049 | 11° | 10° | 45%Ø |
| 8~11% | 0.05~0.099 | 13° | 11° | 40%Ø |
| 11~16% | 0.10~0.499 | 15° | 13° | 35%Ø |
| 16~22% | 0.50~2.499 | 17° | 15° | 30%Ø |
| 22~35% | 2.50~8.000 | 19° | 17° | 25~40%Ø |
