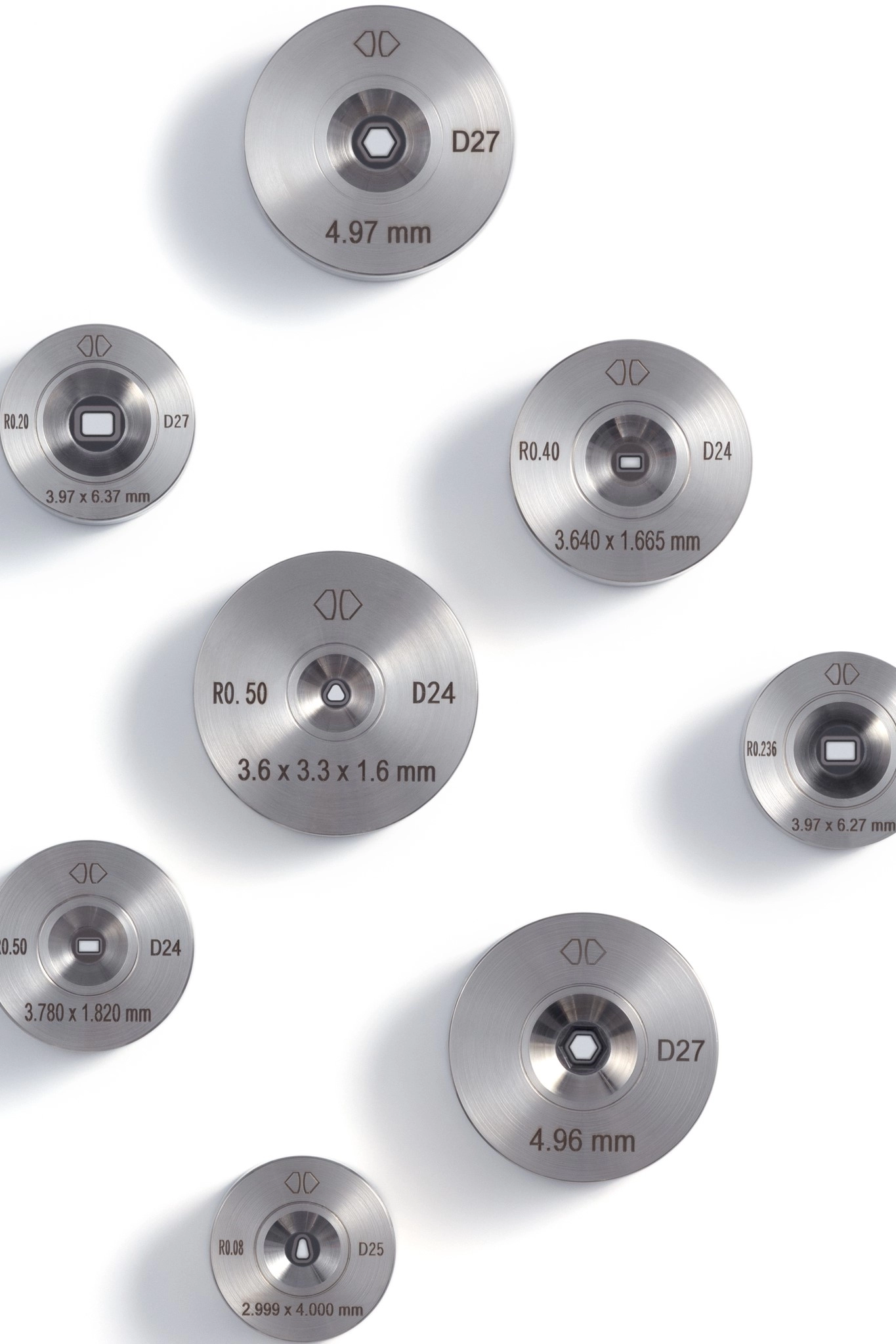

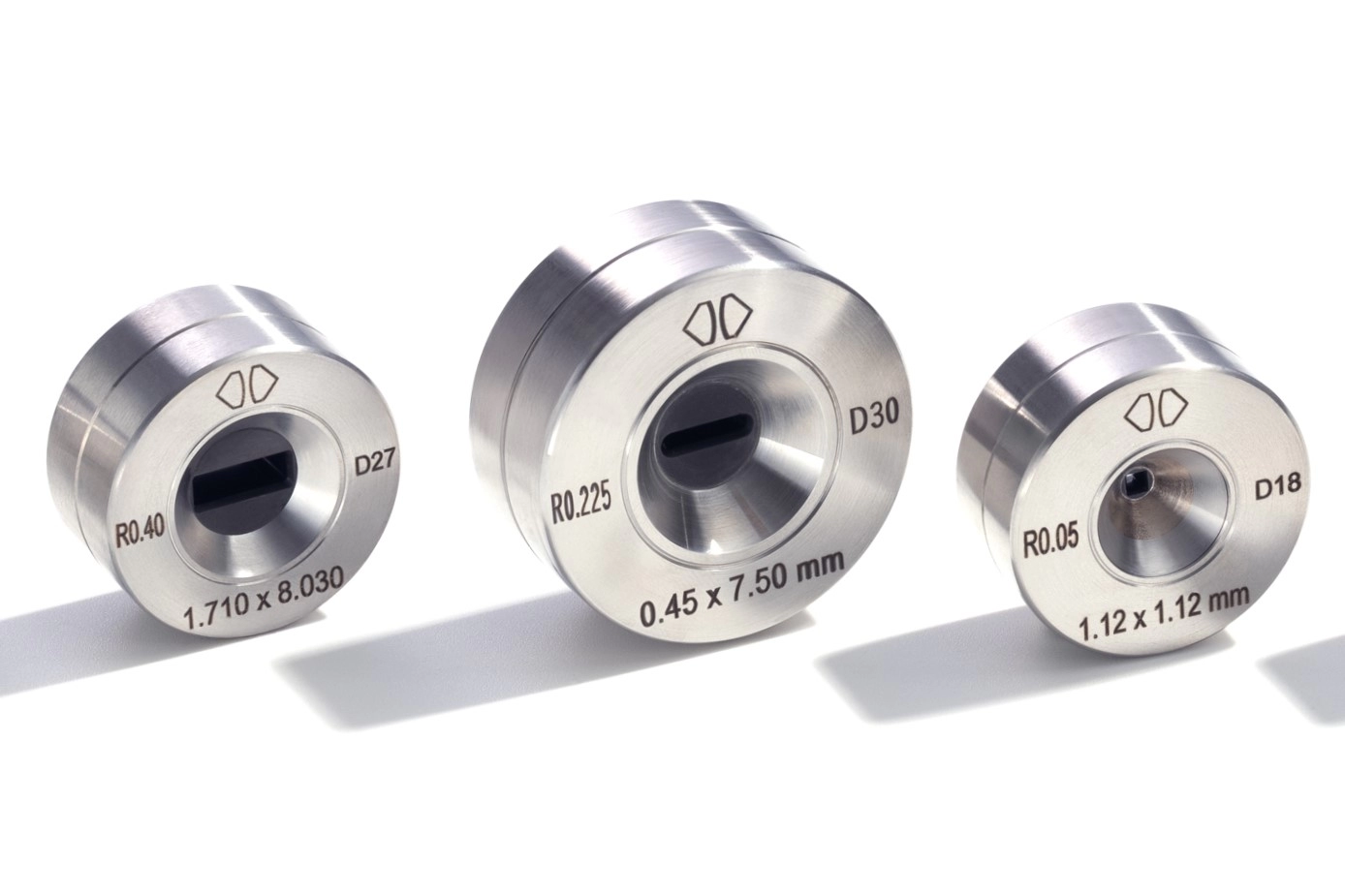

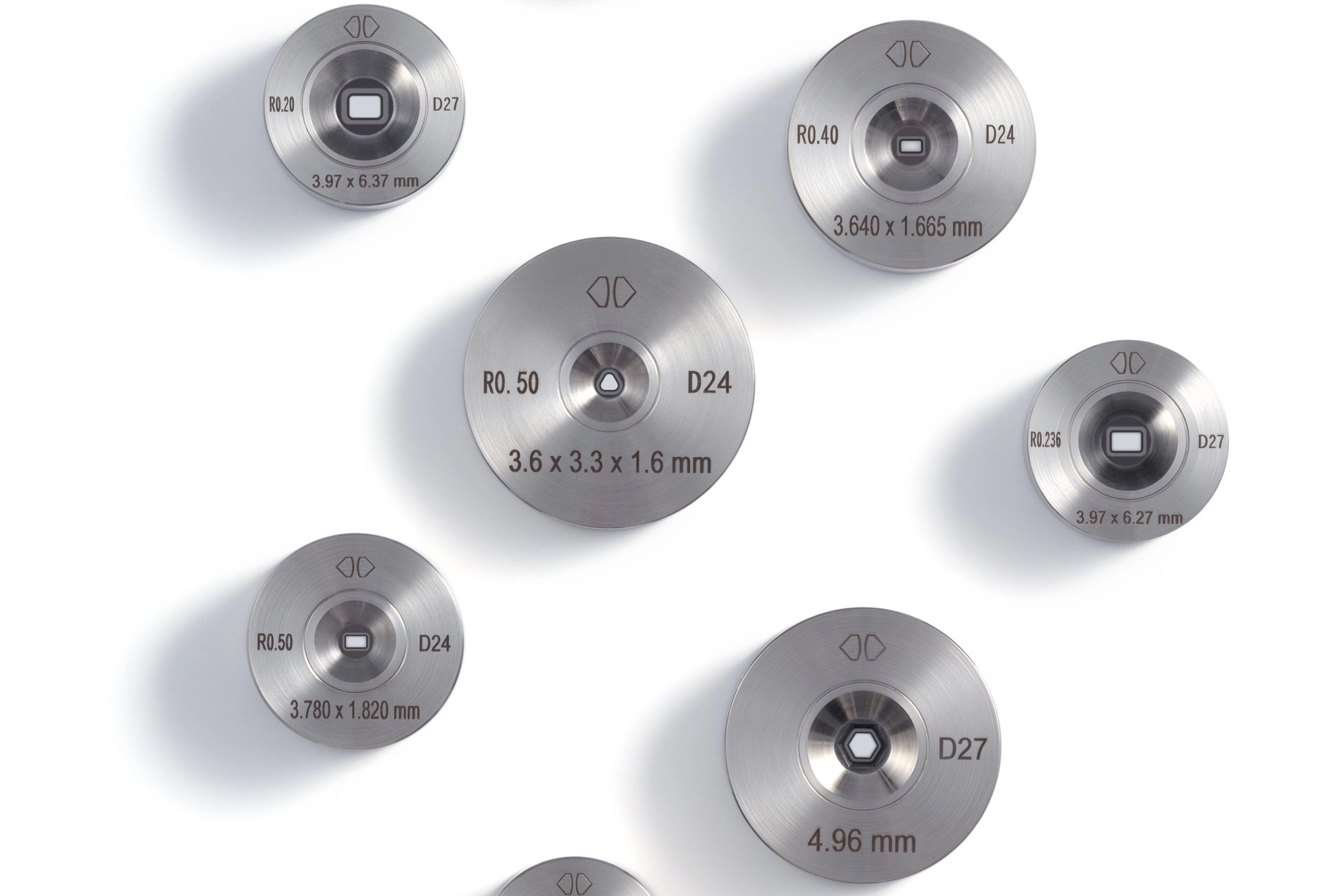

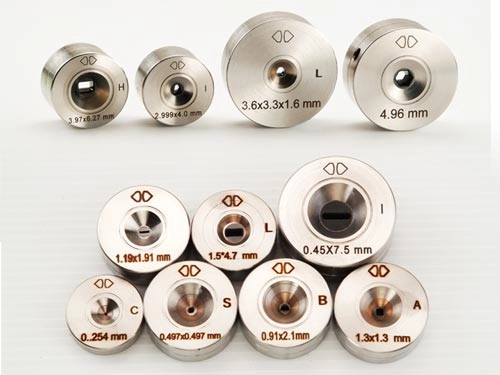

多結晶異形ダイヤモンドダイス(PCD異形ダイス)
PCD成形ダイスは、角形、長方形、六角形、三角形などの非円形ワイヤプロファイルの製造用に設計されています。多結晶ダイヤモンド製のため、高速引き抜きや過酷な生産条件下でも優れた耐摩耗性と安定性を発揮します。 Weillyの先進的な成形ダイス研磨技術により、PCD成形ダイスの内面は丸型ダイスに匹敵する鏡面仕上げを実現。これにより、滑らかなワイヤの流れ、精密な形状、ダイス寿命の延長を保証します。建設、自動車、電子機器用ワイヤ用途に最適なPCD成形ダイスは、あらゆる引き抜き工程で高い均一性と耐久性を提供します。
ウィリー・ダイヤモンド – 複雑な線引き用PCD成形ダイの専門メーカー
威力ダイヤモンドは台湾初の異形ダイヤモンド金型メーカーであり、同時にカスタムPCD異形金型の信頼できる製造業者です。設計、輪郭加工、研磨における内部の専門技術に支えられています。当社の金型はすべてお客様の仕様に基づきオーダーメイドで製造され、精密な幾何学的構造をサポートし、厳格な公差管理と金型寿命の延長を実現します。
当社のサービスは電気、自動車、航空宇宙産業など世界中の顧客に広がり、非円形線材の引抜き加工に高効率なソリューションを提供することに注力しています。
◆ 応用範囲は下表の示す通りです。
|
Common Shaped Wires 一般的な形状のワイヤー |
Symbols シンボル |
Dimensionディメンション (mm) |
||
|
Minimum 最小 |
Maximum 最大 |
|||
|

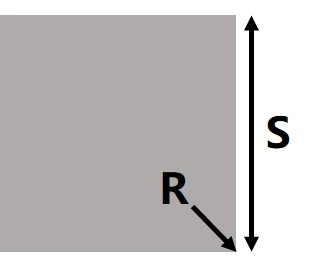

Square スクエア |
 |
S |
0.09 |
15 |
|
R |
0.02 |
5 |
||
|

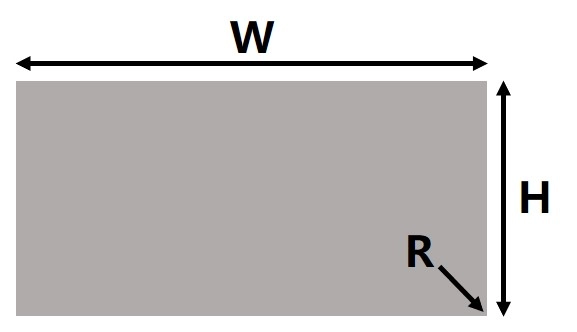

Rectangle 長方形 |
 |
W |
0.10 |
15 |
|
H |
0.05 |
10 |
||
|
R |
0.02 |
- |
||
|
W/H アスペクト比 |
- |
≤ 30 |
||
|

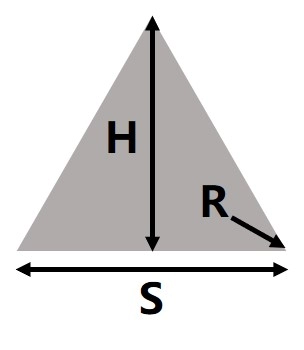

Triangle 三角形 |
 |
S |
0.30 |
10 |
|
H |
0.30 |
10 |
||
|
R |
0.03 |
- |
||
|

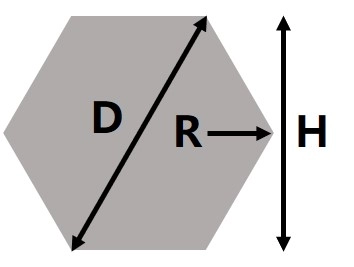

Hexagon 六角形 |
 |
H |
0.25 |
22 |
|
R |
0.05 |
- |
||
|
D |
0.30 |
25 |
||
※形状ダイスをお問い合わせの際は、必ず入線ワイヤ寸法および引き抜き材料をお知らせください。
◆ 一般的な形状：正方形、長方形、平らな形状、六角形、三角形、楕円形。
◆ 特殊形状：台形、花形、その他の不規則形状など、ご要望に応じて対応。
◆ 高品質な多結晶ダイヤモンドを使用し、工具寿命を延長。
◆ ダイ角度とケーシングサイズはカスタマイズ可能。
◆ 優れた寸法安定性と表面仕上げを実現。
主な用途
◆ モーター・変圧器用成形銅線・アルミ線
◆ 電子機器用平線・リボン線
◆ 航空宇宙・自動車部品用構造線材
◆ 産業用途向け高性能プロファイル線引き加工
