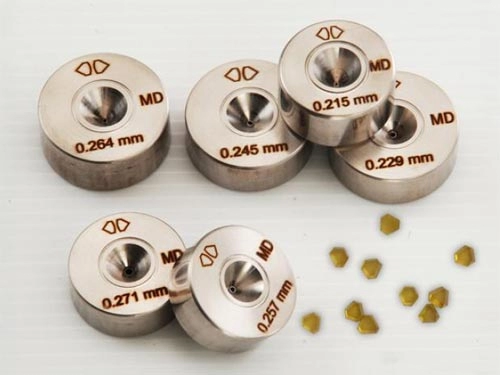

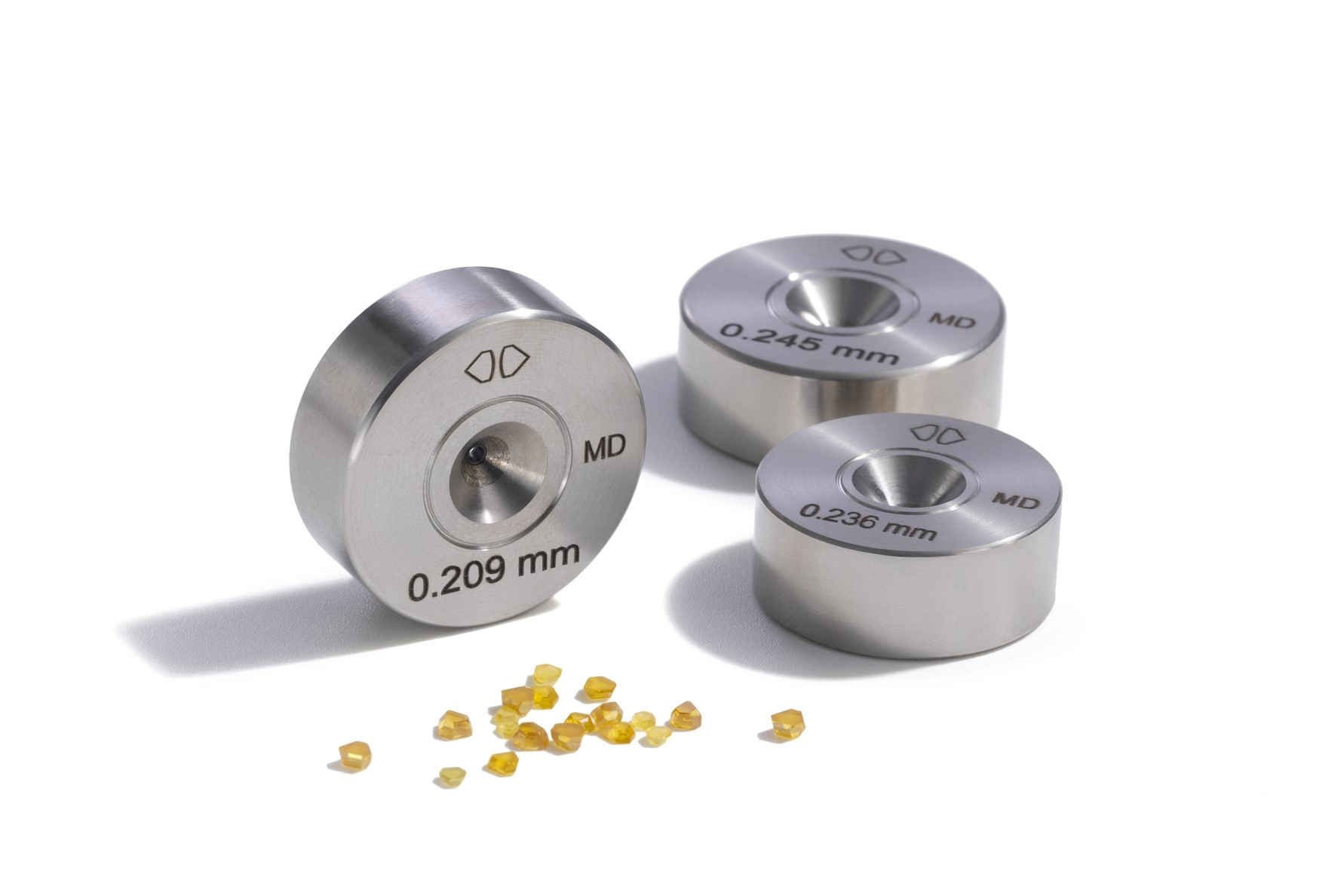

人工単結晶ダイヤモンドダイス(MDダイス)

合成ダイヤモンドダイスは主に単結晶ダイヤモンド（SSCD）と多結晶ダイヤモンド（PCD）の2種類に分類される。いずれも卓越した硬度と耐摩耗性を有するが、構造と性能が異なる。単結晶ダイヤモンド（SSCD）ダイスは単一の合成結晶から作られ、優れた表面仕上げ、精密な寸法制御、優れた熱伝導性を提供し、細線および中線引きに最適です。SSCDダイスは銅、アルミニウム、金、銀などの非鉄金属線引きに一般的に使用されます。

ウィリー・ダイヤモンド – SSCDダイス：永続的な精度と性能を実現

ウィリー・ダイヤモンドでは、厳密な公差、鏡面仕上げ表面、高速絞り加工における安定した性能が求められる重要用途向けに設計されたMD/SSCDダイを専門としています。当社のダイは様々な線径に対応し、ボンディングワイヤ、医療用グレードワイヤ、貴金属用途に広く採用されています。

深い専門知識、厳格な品質管理、高度な研磨技術により、信頼性の高いダイ寿命と再現性のある性能を保証。コスト削減と生産性向上を実現します。

単結晶ダイヤモンド伸線金型の標準公差と外殻表				単位： mm
アイパッチサイズ	標準公差	最小公差	標準外殻直径×厚さ
<0.040	+0-0.0005	+0-0.0004	Ø25 or 28 x 6
0.040~0.059	+0-0.0008	+0-0.0005	Ø25 or 28 x 8
0.060~0.099	+0-0.001	+0-0.0005	Ø25 or 28 x 8
0.100~0.399	+0-0.0015	+0-0.001	Ø25 or 28 x 8
0.400~0.799	+0-0.002	+0-0.001	Ø25 or 28 x 10
0.800~2.500	+0-0.003	+0-0.002	Ø25 or 28 x 12
