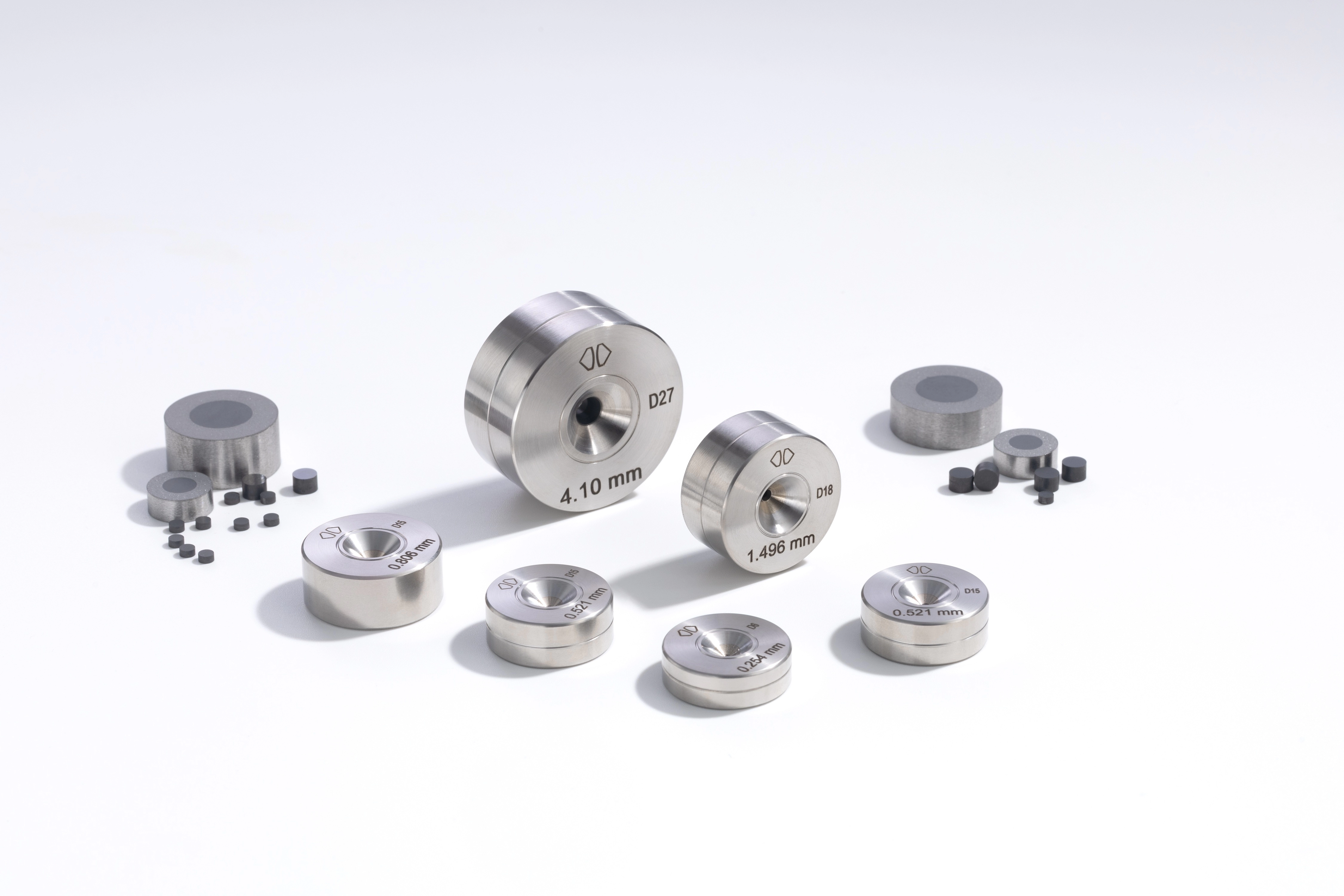

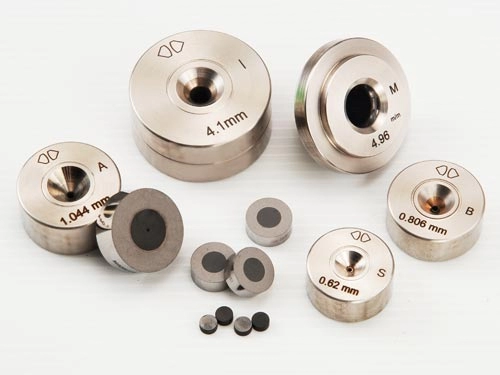

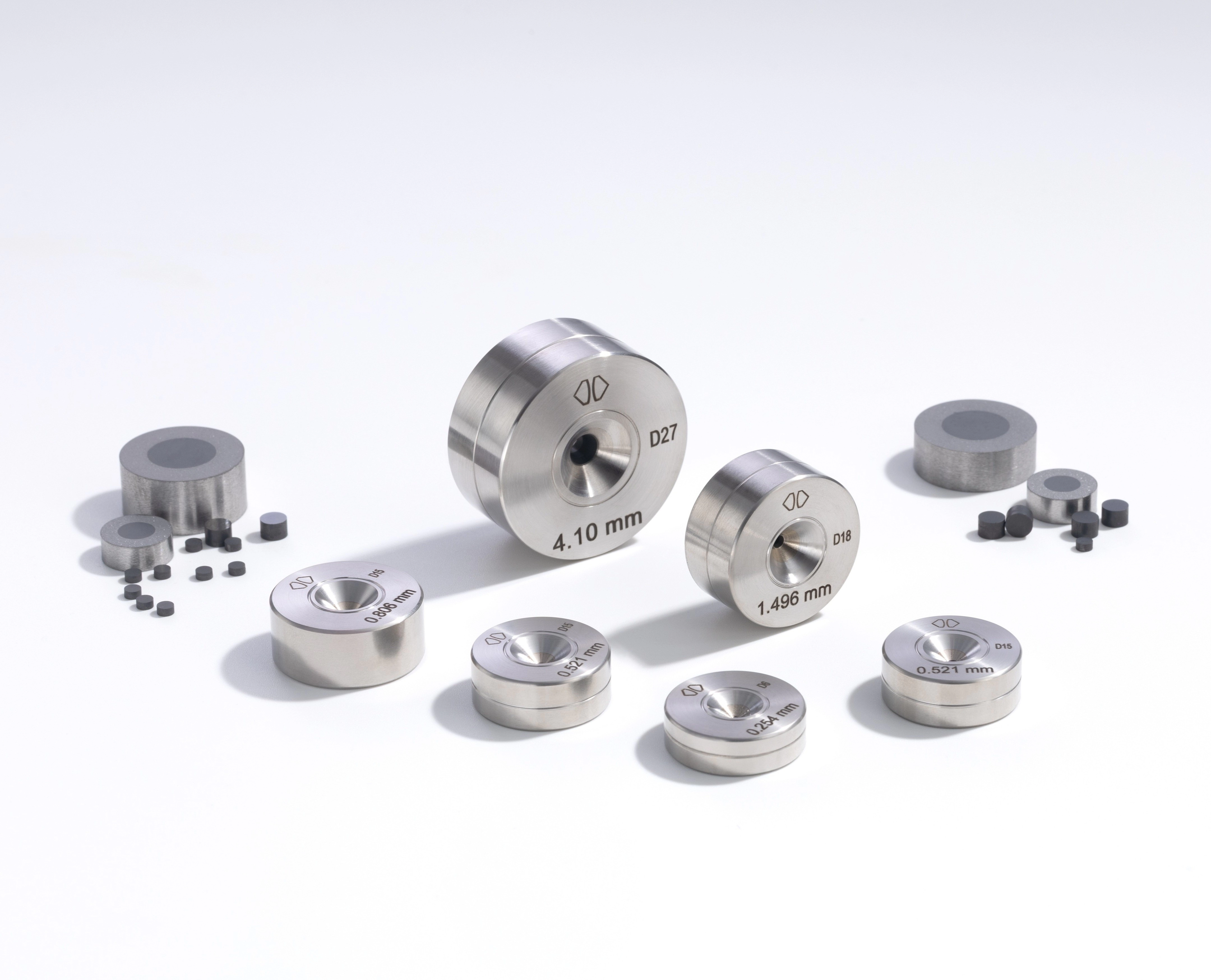

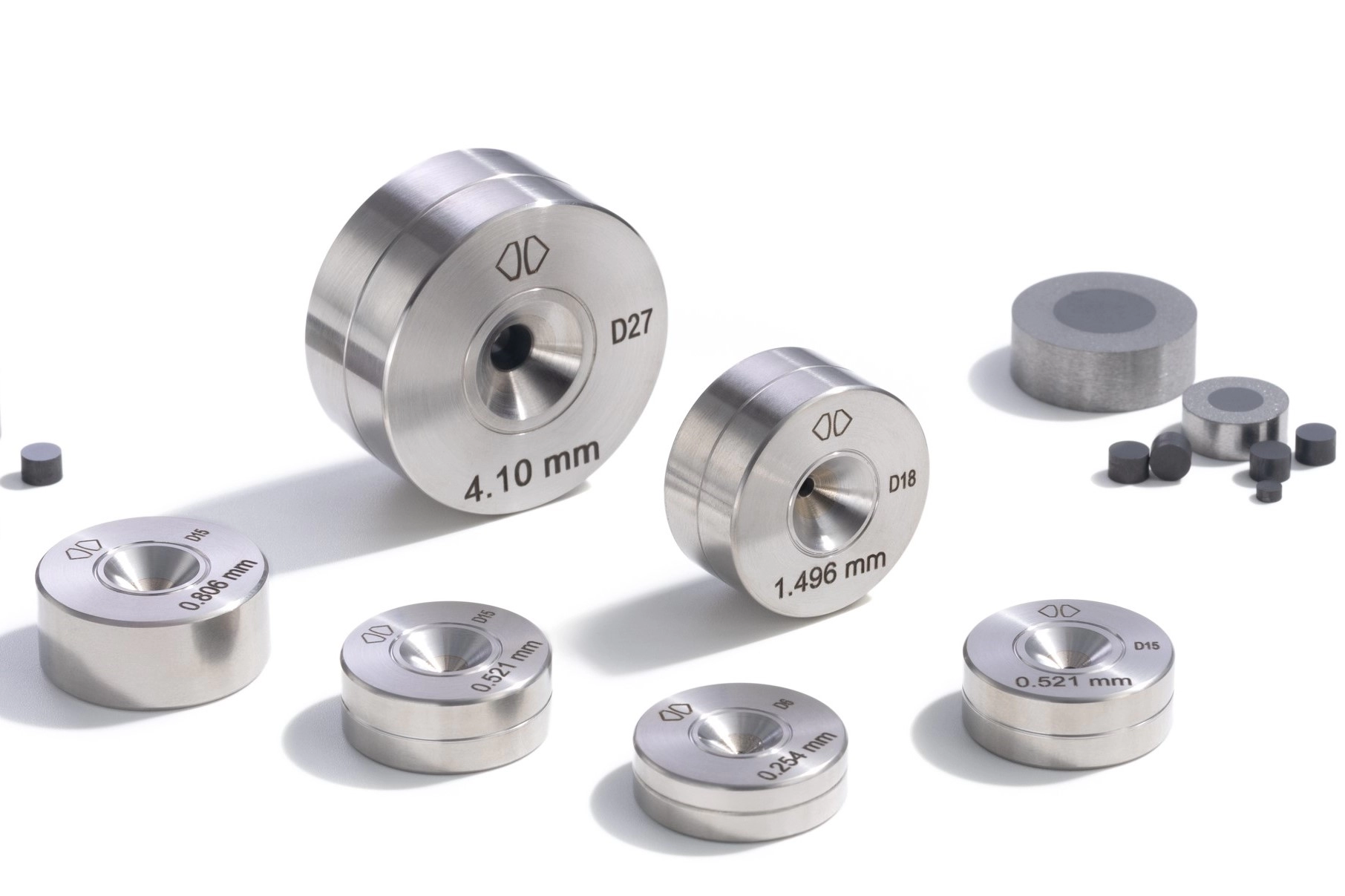

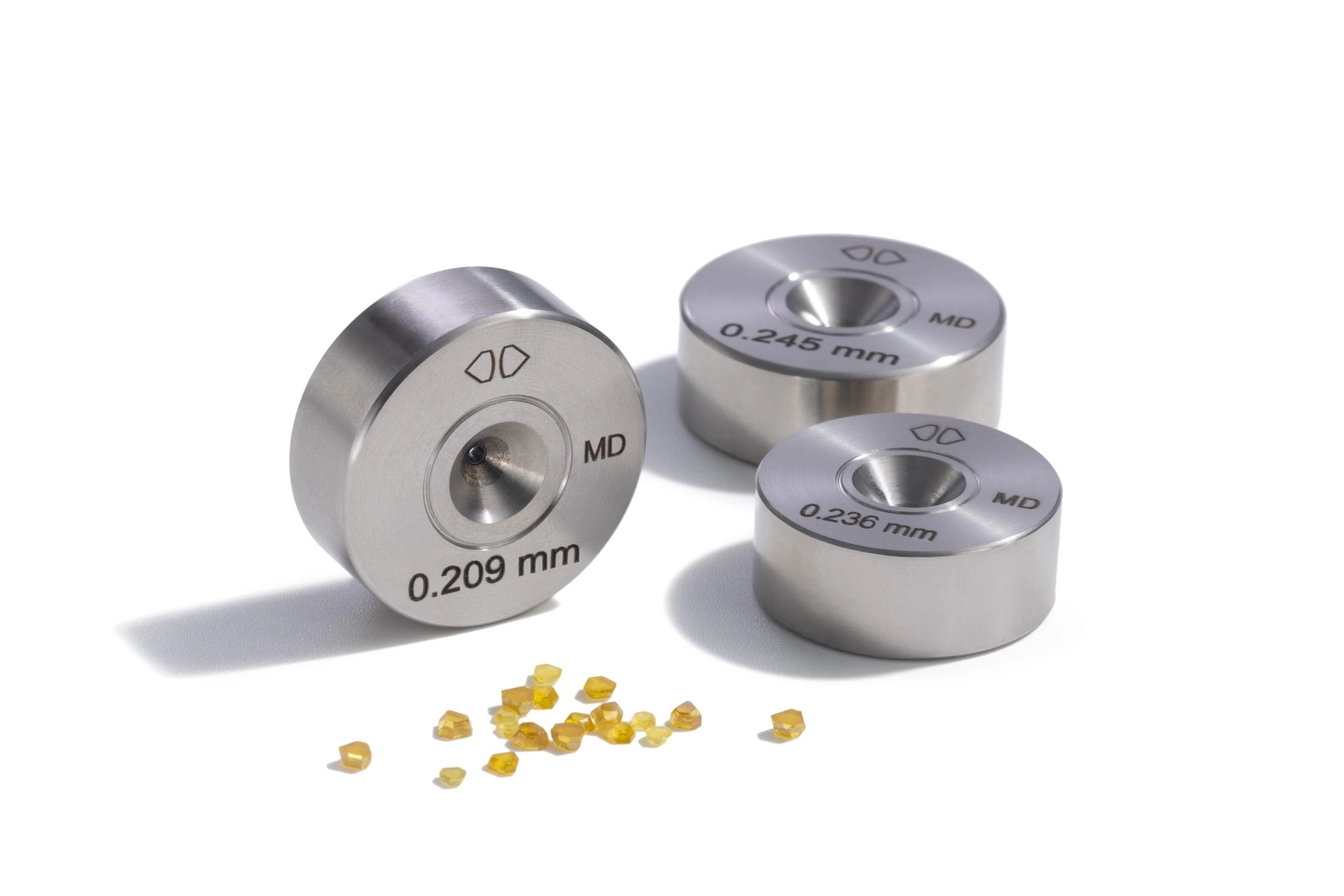

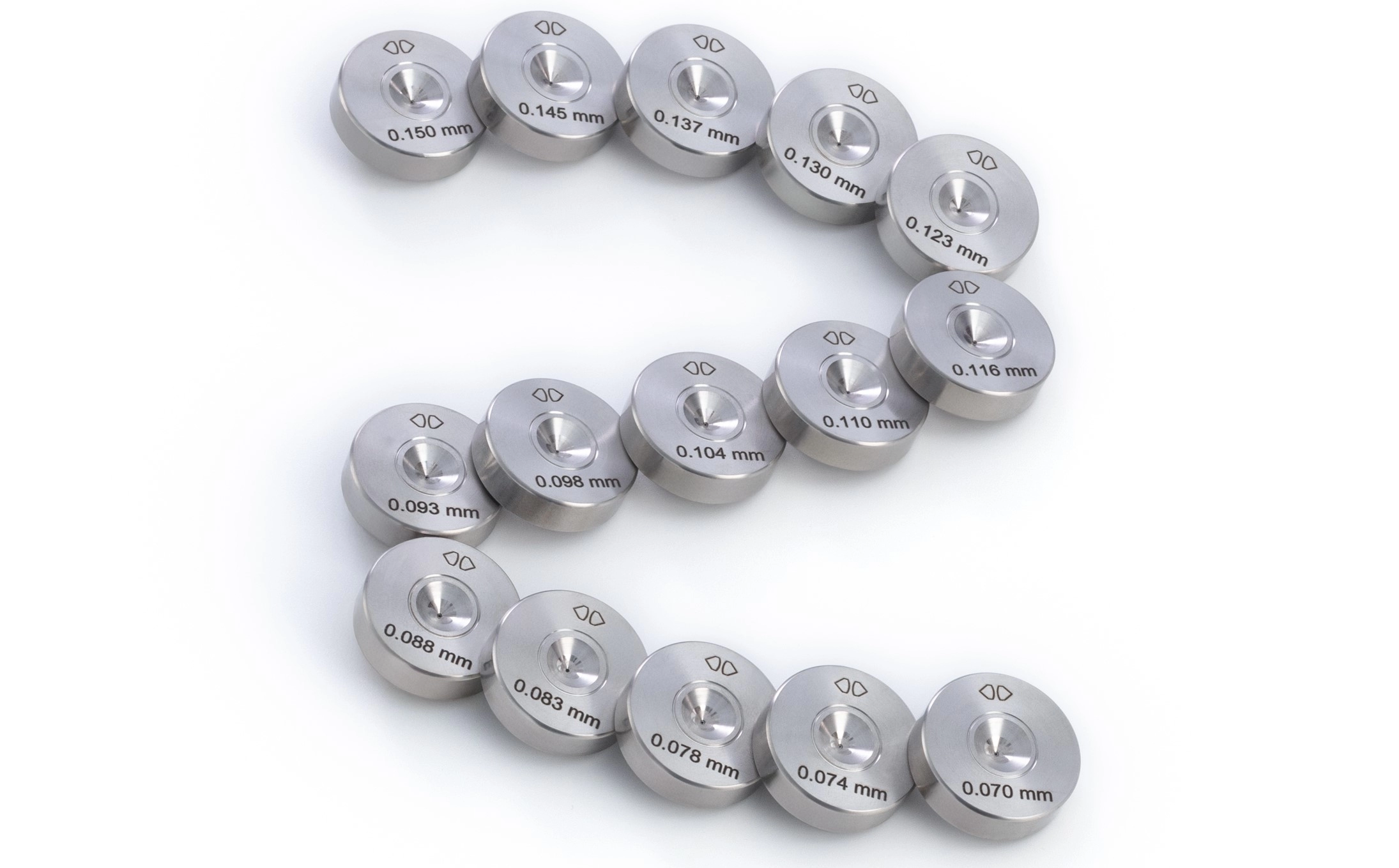

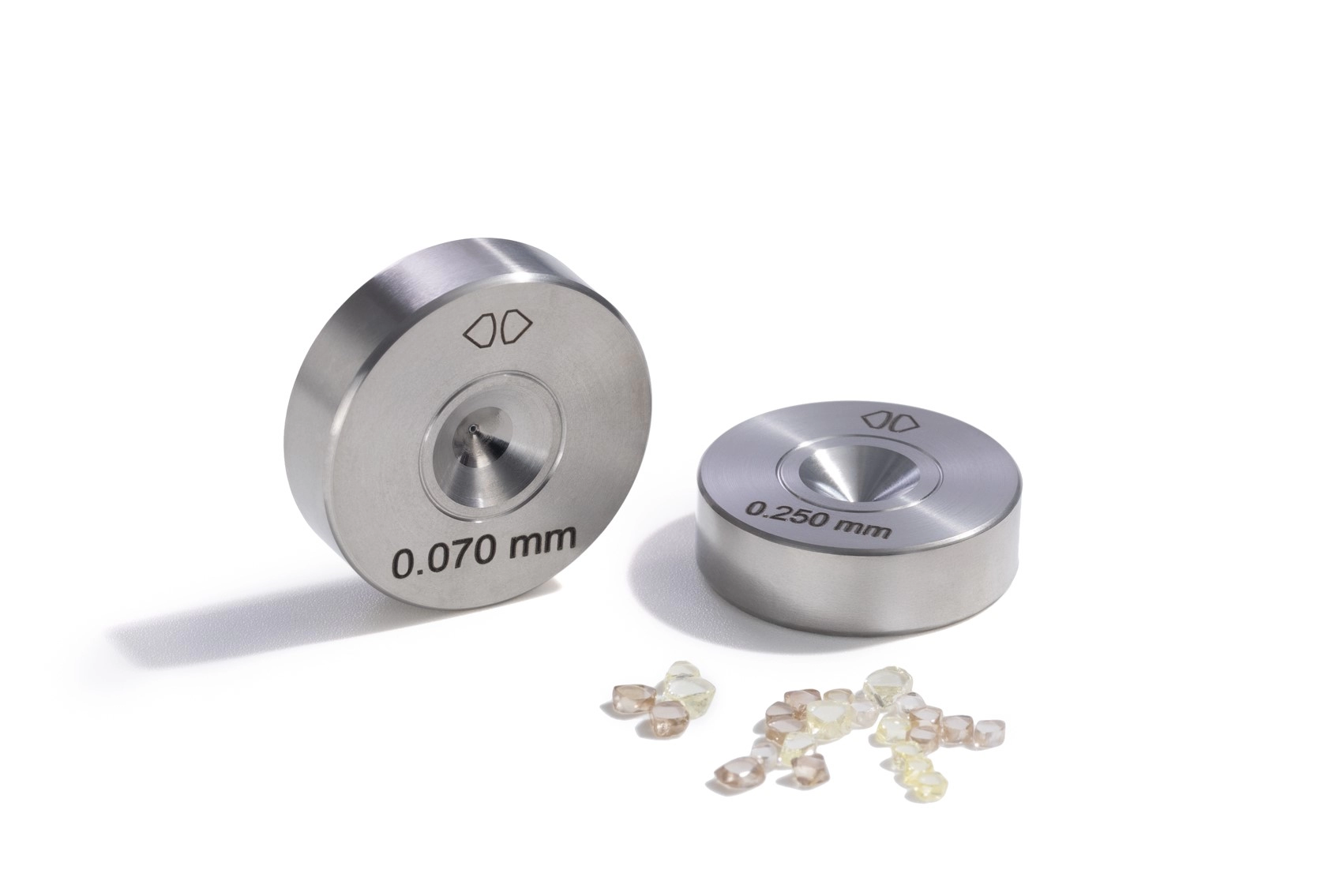

多結晶ダイヤモンドダイス(PCDダイス)

PCDダイスは合成ダイヤモンド粒子を焼結して作製され、卓越した靭性と耐摩耗性を備えています。高速伸線や大径ワイヤ加工に最適で、長寿命と安定した性能を提供します。鉄鋼線・非鉄金属線の両方に広く使用され、耐久性と効率性が重要なケーブル製造、自動車産業、工業用ワイヤ生産分野で広く採用されています。

ウィリー・ダイヤモンド – 高性能PCDダイスの信頼できるメーカー

多結晶ダイヤモンドは、ダイヤモンド粉末と金属バインダーを超高温・超高圧下で結合させて製造されます。複数の金型キャビティサイズと粒子サイズが用意されており、中粗引きから粗引きまで対応する大径引き抜きダイスの製造に適しています。その卓越した耐摩耗性と安定性に加え、WeiLi独自の補強技術と研磨技術により、単結晶ダイヤモンド引き抜きダイスと比較して金型寿命を大幅に延長します。

多結晶ダイヤモンドブランクの種類と適用可能な内径サイズ範囲：
金型ピンモデル		サイズ範囲 (mm)
ADDMA*コード	威力コード	サイズ範囲 (mm)
D6	C	0.05~0.50
D12	S	0.30~0.80
D15	B	0.50~1.50
D18	A	0.80~2.30
D21	M	1.60~3.20
D24	L	2.60~4.20
D25	T	3.80~5.00
D27	I	3.80~5.50
D30	H	4.80~7.60
D33	X	6.00~9.80
D36	Y	8.00~25.0

*ADDMA：American Diamond Die Manufacturers Association

*ADDMA：アメリカダイヤモンドダイ製造業者協会

ポリクリスタルダイヤモンド伸線ダイス標準公差と外殻表				単位： mm
サイズ範囲	標準公差	最小公差	標準筐体直径 × 厚さ
0.05~0.10	+0-0.0015	+0-0.001	Ø25 or 28 x 8
0.10~0.40	+0-0.002	+0-0.001	Ø25 or 28 x 8
0.40~0.80	+0-0.002	+0-0.0015	Ø25 or 28 x 10
0.80~2.50	+0-0.003	+0-0.002	Ø25 or 28 x 12
2.50~4.50	+0-0.005	+0-0.004	Ø30 x 15
4.50~8.00	+0-0.010	+0-0.005	Ø42 x 20 or Ø55 x 24
8.00~25.0	+0-0.020	+0-0.010	Ø55 x 24 or Ø60 x 28
